チルト アンド ターンと開き窓のどちらを調達するかを決めるのは、多くの場合、ハードウェアのコストと現場での故障のリスクのバランスをとることになります。. 欧州の性能基準に向けて移行するプロジェクト向け, これらの機械システムの構造的負荷許容度を過小評価すると、サッシの位置がずれたり、保証請求が発生したりする可能性があります。.
この分析では、外側に突き出た開き窓に対して内側へのデュアルアクション メカニズムをベンチマークします。. 外周圧縮シールを評価します, ASTM E283 空気漏れ率, Roto と Siegenia のヨーロッパの OEM ハードウェア サプライ チェーンにより、プロジェクトのマージンとパフォーマンスの限界を保護できます。.
何 傾けて回転する 実際にそうする
チルトアンドターンウィンドウにより、背景の換気と完全なメンテナンスアクセスが 2 つの異なる機械モードで隔離されます。, 従来の外開きサッシを高圧縮サッシに置き換える, 多点ロックシステム.
チルト＆ターン システムは、標準的な窓の外側への 1 回のスイングを 1 つのハンドルで制御されるデュアル アクション メカニズムに置き換えます。. ハードウェアは、中央のギアボックスと周囲のドライブ ロッドを通じて 3 つの異なる状態を調整します。:

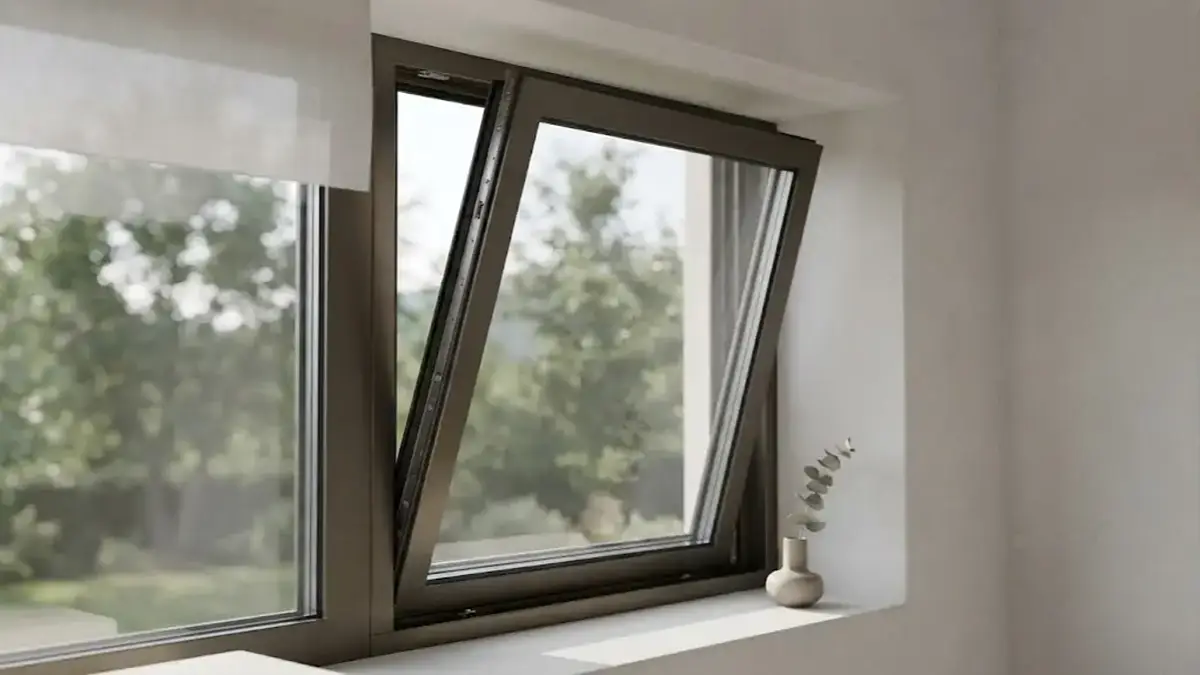

- 確実な換気のためのチルトモード: サッシの上端が内側に傾いている 4 に 6 下隅が固定されたままインチを維持します. これにより、継続的なバックグラウンドエアフローのための安全な開口部が作成されます。, 新鮮な空気を天井に向けて、居住者への隙間風を防ぎます。.
- フルアクセスのためのターンモード: ハンドルを回転させるとすべての側面のロックポイントが解除されます, 強化されたサイドヒンジでサッシ全体が内側にスイングし、迅速な空気交換を実現します。, 非常口, そして室内ガラス清掃.
- 圧縮シールのロックモード: 中央のギアボックスがロッキングカムを駆動します, コーナートランスミッション, ステーは、全周にわたって連続した EPDM またはシリコン ガスケットに対してサッシを均等に圧縮します。.
これらのシステムがアルミニウムフレーム向けにどのように設計されているかを詳しく見るには, 私たちのを参照してください アルミニウム製チルトアンドターンウィンドウのガイド. 認定されたアセンブリで, この周囲シールは、空気漏れ率を最小限に抑えます。 0.10 cfm/ft² — 基本的なスライディング構成を大幅に上回るレベル.
開き窓機構の要約
開き窓はクランク アームとヒンジを使用して外側に突き出します。, ロック時に空気や水の浸入をブロックする圧縮シールを使用.

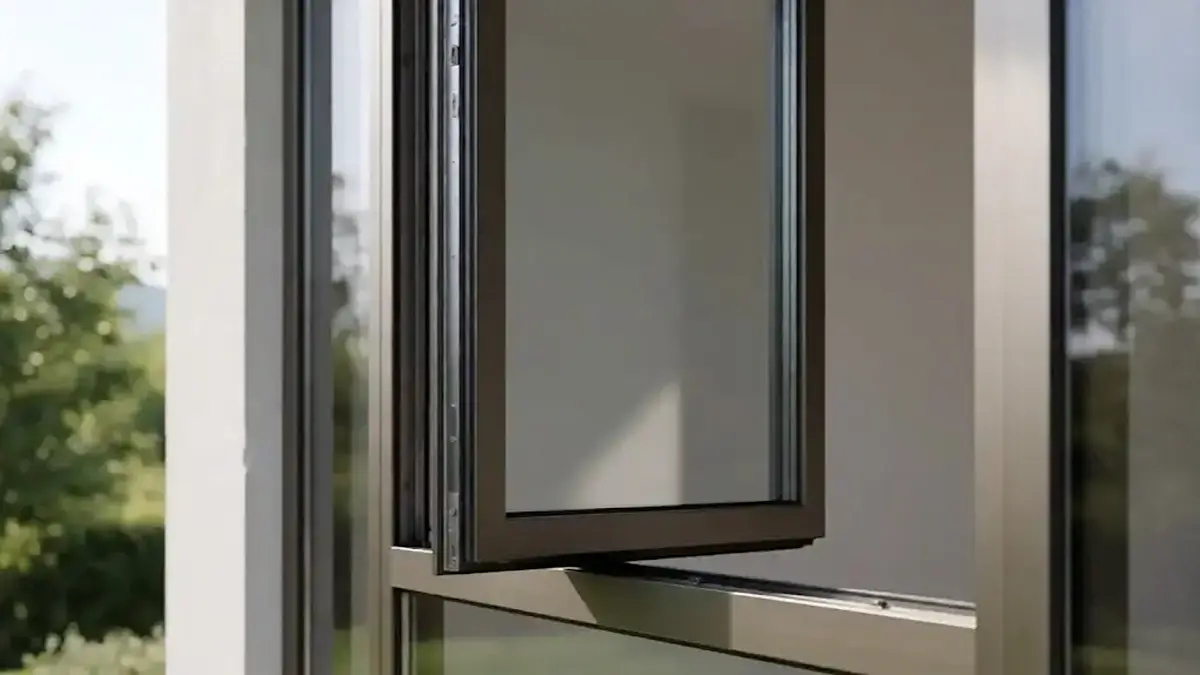

標準 開き窓 フレーム側面に沿った固定垂直ヒンジでスイングします. 動作サイクルは定義された機械的シーケンスに従います: ラッチのロックを解除してサッシを解放します, クランクを回してリンケージアームを伸ばし、ウィンドウを押します。, 次に、サッシがフレームに接触し、ウェザーシールが圧縮されるまで逆に閉めます。. 内部クランクオペレーターがハンドルの回転力をアームの横方向の動きに変換します。, 摩擦スライドは、設定された角度でサッシを保持するために制御された抵抗を提供します。.
主な故障箇所には磨耗したギアが含まれます (サッシを動かさずにクランクが回転する), ハンドルソケットがオペレーターシャフトのグリップを失ったスプラインが剥がれた, 重い窓ガラスによるサッシのたるみにより、サッシがフレームをこすってしまうこと, ストライクプレートの位置がずれているため、密封が妨げられます。. これらの問題は、ハードウェアの露出により腐食が促進される沿岸環境や高汚染環境では悪化します。.
ロックスタイルはシール性能に直接影響します. 一点ロックで力を一箇所に集中, 風荷重下で角が曲がるのを許容する. 多点ロック開き窓システム 全周に沿って力を分散させる, サッシを平らに引っ張ってウェザーシールをしっかりと圧縮し、エネルギー損失や居住者の苦情を引き起こす空気漏れをブロックします。. 定期メンテナンスでは、年に 2 回、線路や水抜き穴から破片を除去する必要があります, 白色リチウムグリースによる定期的なギア潤滑, すべてのヒンジのファスナー監査, 番人, オペレーターはサッシの位置ずれを引き起こす前に緩みを発見します。.
換気モードの比較
チルトアンドターン窓は、制御されたバックグラウンド換気を大量のパージ換気から隔離します。, 一方、標準的な開き窓は単一の外側スイングに依存しています。.
チルトモードでは、フレームの頭部にある 4 ～ 6 インチの隙間から入ってくる空気を天井に向けます。, 居住者に冷たい風を吹き込むことなく、自然な循環を可能にします。. この間接的な経路は、住宅やホテルの空間での連続的な背景換気に適しています。, 特に涼しい季節には、直接空気の流れが不快感を引き起こすため、. ターンモードではサッシを内側にいっぱいまでスイングします。 90 度, 熱と屋内汚染物質を即座に抽出するための最大のネットフリーエリアを提供します. 外側開き窓サッシが外部境界層に突き出ています, 通過する風を捉えて屋内に方向転換します。これは、交差換気が主な冷却戦略である温暖な気候では利点です。.
開口部のメカニズムの物理的な違いが、明確な気流プロファイルを決定します。. チルトモードは部屋の最高点に集中して吸気を行います; ターンモードは全層パージ換気を提供します; 外側開き開きの突起は、風速が低い場合でも空気を導くことができる風キャッチャーとして機能します。.
- 雨よけ: チルトモードは、サッシの角度が下向きであるため、小雨をそらします。, しかし、風による嵐は高層ギャップを迂回することができます.
- パーシャルオープンのセキュリティ: 傾斜したサッシがフレームキープとの多点係合を維持します。, 基本的なこじ開けに抵抗する. 安全でない開き窓は、リストリクターが取り付けられていない限り、簡単にレバレッジポイントを提供します.
- 画面の統合: 内側にスイングするサッシが防虫網を外面に押し付けます, ローラーが必要, プリーツ, またはフレームの奥行きをクリアしたスライディング スクリーン システム.
クリーニングとメンテナンスへのアクセス
内開きチルトアンドターン窓により、屋内の安全な清掃が可能になり、高層ビルのメンテナンスが簡素化されます。, 一方、外側開き窓は厳密なリーチクリアランスと頻繁なトラックのケアを必要とします.
内向きモードは室内ドアのようにサッシをスイングします。, 外側のガラス板を露出させて室内から安全に掃除できるようにする. これにより足場が不要になります, チェリーピッカー, 多階建ての建物の外装の艤装, 保険負債と施設保守コストを直接削減. 4階建て以上の建物の場合, 多くの場合、このアクセスの利点だけでも、外部に開く代替手段よりもハードウェアのコストを割増することが正当化されます。. トレードオフ: マルチポイント圧縮シールは、下部フレームポケットから定期的に破片を除去する必要があります. トラック内に埃が蓄積すると、ロックカムが詰まる可能性があります, 時期尚早なサッシの再調整を強制し、無視するとハードウェア保証が無効になる可能性があります。.
外側開き開き窓により内部の床面積が確保されます – サッシが部屋に揺れることはありません – ですが、定期的な清掃が複雑になります. 外側のガラスを掃除するための安全なリーチスルーには、サッシを完全に 90 度の角度まで開く必要があります, アームとスキージのための適切なスペースを確保する. 安全制限ヒンジ, これは、サッシの偶発的な落下を防ぐために、多くの商業プロジェクトで義務付けられています。, 多くの場合、この完全な開口部がブロックされます, 屋内アクセスの清掃が不可能になり、建物の所有者はメンテナンスサイクルごとに外部のサービススタッフを雇うことを余儀なくされます. 露出したヒンジチャンネルとオペレータートラックは、風に吹かれる砂を継続的に収集します。; 汚れが蓄積してギアが固着した場合, オペレーターは自然にクランクにより多くの力を加えます, これにより、内部の歯が削られ、日常的な清掃作業がハードウェアの交換作業に変わります。.
ウェザーシールと圧縮ガスケット
圧縮シールはウィンドウの断熱性能と耐候性を決定します. 適切なエラストマープロファイルとバランスの取れた多点ラッチ張力を一致させることで、全身の空気と水の漏れを防ぎます.
耐候性シールは原料エラストマーの特性に依存します. さまざまな素材が UV 曝露のバランスをとります, 温度サイクル, と回復力は異なります:
- EPDMゴム: 15 に 25 強い紫外線下での長年の使用, オゾン, および温度耐性.
- シリコーンガスケット: 20 に 30 年, 極寒の環境下でも弾性を維持するには材料コストがかかる.
- 熱可塑性エラストマー (TPE): 製造中の溶接は可能ですが、熱クリープに弱い, と 10 に 20 期待年数.
プロファイル形状は特定のニーズに適合します: 中空バルブのプロファイルは、低い閉止抵抗で幅広い寸法公差に対応します, 操作力を管理しやすくする必要がある大型の商業用サッシに適しています。. くさび形状により、スペースが限られている場所でコンパクトなガラスチャネルを密閉します. 共押出プロファイルは、硬いアタッチメントベースと柔らかいアタッチメントベースを組み合わせることで、保持力の問題を解決します。, 単一の押出ステップでコンプライアントなシールリップを実現, 古いクリップイン設計で生じていた接着不良箇所を排除.
シールの寿命を決める弾性回復. ガスケットの圧縮永久歪みが大きい場合, 永久に平らになり、スプリングバック力が失われます。. 発生するドラフトを追跡するためにロックカムを締めると、サッシが歪み、破損が加速します. 代わりにガスケットを交換してください.
ハードウェアとガスケットは 1 つのシステムとして動作します. ASTM E283による, 標準的な空気漏れ限界は次のとおりです 0.30 cfm/ft² で 1.57 psf, ただし、適切に設計されたマルチポイント圧縮設定により通常は達成できます。 0.03 に 0.10 cfm/ft² で 6.24 psf. 多点ロックカムが力を分散します 3 に 6 ガスケットを均一に圧縮するための係合ポイント. 現場での故障は、ガスケットの硬化または亀裂、および締めすぎたカムによるハンドルの固さとして現れます。. 正しいヒンジの位置合わせ; ハードウェアに過度のトルクを与えないでください.
セキュリティマルチポイントロック
多点ロックにより、物理的抵抗がサッシの周囲全体に分散されます。, 局所的な弱点をシステム全体の防御壁に変える.

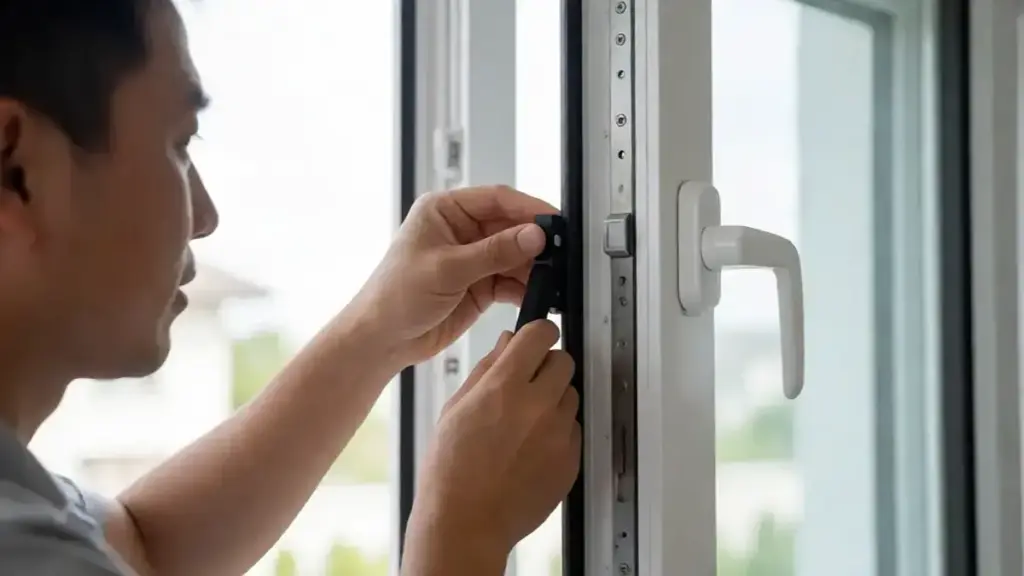

中央のギアボックスがサッシのエッジに沿った複数のロックポイントを調整します. マッシュルームカムと圧縮ローラーが強化されたキープと噛み合い、フレームを固定し、同時に耐候性を向上させます。. ロック ポイントの数は通常、次のとおりです。 3 標準住宅用サッシ用 6 より高い風荷重とセキュリティ要件の対象となる商用グレードの設置の場合はそれ以上. フレームプロファイルの内部金属補強なし, 安全性の高いキープはこじるような荷重がかかってもまっすぐ引き抜くことができます. ロックはフレームが補強されている場合にのみ定格の安全性を発揮します。, アンカーの間隔, および基板はすべてメーカーの仕様に一致します.
- ティルトアンドターン: 内開き設計により、ヒンジを外部からの不正行為から保護し、制御された状態を実現します。, チルトモードでの換気制限.
- 開き窓のアップグレード: 外側開き開き窓は、シングル ラッチからマルチポイント システムにアップグレードした場合でも、同等の保護を実現します。 保護されたヒンジハードウェア.
- 認定規格: で 1627 (RC2またはRC3) とパス 24 アセンブリ全体に対して検証可能な保護レベルを確立する, フレームを含む, ガラス, とインストール方法.
セキュリティ レベルを決定するためにウィンドウ スタイルのみに依存しないでください。. 完全なアセンブリ (フレーム) のテスト済み認定を確認します。, グレージングユニット, および設置方法 — 調達を決定する前に. メーカーの試験証明書をリクエストし、定格性能が注文している特定のサッシ サイズとガラス構成をカバーしていることを確認してください。, 研究室で使用される単なる小さな参照パネルではありません.
コストとハードウェアのサプライ チェーン
通常、チルトアンドターンハードウェアにはコストがかかります 2 に 3 デュアルモードギアボックスにより開き窓システムの 2 倍以上, 厳しい製造公差と専門化されたヨーロッパの OEM サプライ チェーンが必要.
| 料金 & 物流指標 | チルトアンドターンシステム | 開き窓システム |
|---|---|---|
| ハードウェアのコストの目安 | $90 – $160 ユニットごと (プレミアムブランド) | $15 – $40 (標準); $50 – $120 (中層) |
| 製造労働 | 高い (多軸ルーティング, タイミング調整) | 低い (シンプルなヒンジとオペレーターの取り付け) |
| サプライチェーンの原点 | 濃縮 (ドイツ/ヨーロッパの OEM) | 断片化された (世界および国内のサプライヤー) |
| SKUの複雑さ | 高い (渡す, 重量制限, ギアの長さ) | 低い (標準化された, 交換可能なステー) |
デュアルモード機構により、部品表と組み立てステップの両方が短縮されます. チルトアンドターンシステムには中央のギアボックスが必要です, 外周ドライブロッド, コーナートランスミッション, サッシを垂直面と水平面の両方で支えるシザーステー. Roto ハードウェアの実行 $90 に $130 セットあたり; ジーゲニア $110 に $160. 開き窓キットの価格は以下から始まります $15 に $40 基本セットと $50 に $120 ブランドのマルチポイントバージョンの場合.
プレミアム ティルト アンド ターン サプライ チェーンはヨーロッパの OEM を中心としています — Roto, ジーゲニア, かわいい, Winkhaus — リードタイムとプロファイルの互換性を決定します. 各ブランドが独自の溝寸法とギア比を採用, つまり、あるメーカーのハードウェアは、サッシを完全に再加工しない限り、別のメーカーと交換することはできません。. カスタム商用アルミニウムの注文は通常実行されます 12 に 18 仕様の承認から納品まで数週間. 欧州輸入品のLCL輸送平均 $3,000 に $3,500 コンテナセグメントごと, OEM が多くの場合に要求する予算 50 に 200 注文ごとの単位, 製造業者にさらに深い在庫を持たせることを強いる. 左手対. 右側の構成, さまざまなサッシの重量定格, スピンドルの長さが異なると、必要な倉庫スロット数が効果的に 2 倍になります。.
オンサイト設置には専門の人件費が追加されます. チルトアンドターンウィンドウでは、引き渡し時に正確なフレームの直角化とヒンジ圧縮カムの調整が必要です. 調整がずれていると、保証期間中にユーザーによるサービスコールが発生する可能性があります。このリスクは、数百件の空きがある大規模プロジェクトではさらに悪化します。. 長期, 開き窓の修理には、窓ガラスの供給業者から入手可能な現地の汎用部品を使用します。, 一方、ティルトアンドターンにはシステム固有のスペアが必要です. ギアボックス, コーナードライブ, ハンドルは元の OEM と一致する必要があります, したがって、スペアパーツの在庫を維持することは、ティルトアンドターンフリートを管理する商業施設の標準的な慣行です。.
よくある質問
チルトアンドターン窓が開き窓より高価なのはなぜですか?
期待してください 15% に 40% 標準的な開き窓よりもプレミアムな価格. 高度なエンジニアリングにお金を払っているのです: サッシを安全に傾けたり回転させたりできる二重機能の操作ハードウェア システム. この機械的セットアップには、調整された多点ロックが必要です, コーナードライブ, シザーステー, を超える可能性のあるガラスの荷重を運ぶように設計された頑丈なヒンジ 350 商用構成のポンド. 製造では、両方の動作モードでサッシの結合を防ぐために厳しい公差が要求されます, 設置には特定のハードウェア プラットフォームの訓練を受けた技術者が必要です. Roto や Siegenia などのヨーロッパのハードウェア ブランドも、国内市場では輸入コストが高く、流通量が少ないため値上げが発生しています。, これにより、一般的な開き窓キットとの差がさらに広がります。.
チルトアンドターンウィンドウは地元のハードウェアで修理できますか?
基本的な摩耗部品 - ハンドル (通常 7 mm角スピンドル, 43 mmネジ間隔), ゴムガスケット, 保つ, およびネジ - 地元のガラス供給業者から簡単に調達できます. ただし、コアオペレーティングハードウェアはシステム固有です. ギアボックス, コーナードライブ, スペイン語ストリップ, シザーステーは元のメーカーと一致する必要があります (湖, ジーゲニア, GU, ウィンクハウス, マコとか). 正確なバックセットを測定する, フェイスプレートの幅, 交換コンポーネントを注文する前に、ロック位置を確認してください。.
チルトアンドターン窓は開き窓より光熱費の点で優れていますか?
自動的にさらにエネルギーを節約するわけではありません. チルトアンドターン設計は、連続圧縮ガスケットと多点ロックによりドラフト耐性に優れています。, 現代の開き窓には同様のシール技術が使用されています. 実際の節約量はウィンドウ全体の U 係数によって異なります。, 太陽熱取得係数 (SHGC), トリプルガラスやLow-Eコーティングなどのガラス仕様. 優れたガラスを備えた適切に設置された開き窓は、基本的なチルトアンドターンモデルよりも優れたパフォーマンスを発揮します。. 実際の世界では、適切な設置と気密性が依然として決定要因となります.
なぜ高層ビルには回転窓が似合うのか?
チルトモード時, サッシは上部で限られた距離しか開きません, 突風に抵抗しながら安全な換気を提供し、歩行者ゾーンやウィンドシアゾーンに制御されずに外側に揺れるリスクを回避します。. 内側にスイングするサッシは、外側にスイングする開き窓サッシが高所で直面する脆弱性を回避します。, 突然の突風によりオープンパネルが叩きつけられたり、破損したりする可能性がある場所. ターンモードにより、メンテナンススタッフは室内から安全に外側のガラスを清掃できます, スイングステージやボスチェアなどの高価な外部アクセスリグの必要性を排除します。. マルチポイント ロックは、商業用高層カーテン ウォール用途で一般的な大型サッシ サイズ全体にわたる厳しい正および負の風圧にも効果的に対処します。.
チルトアンドターンサッシは建物の内側から掃除できます?
はい. ハンドルを垂直位置に回すと、ドアのようにサッシが内側にスイングします。, 外側のガラス全体を露出させる. ガラスの両面を洗える, フレームを掃除する, EPDMガスケットを拭きます, はしごや屋外清掃サービスなしで排水路からゴミを取り除くことができます。. 傾斜モードだけでは清掃に十分な開口部が得られないことに注意してください。; ウィンドウは全回転位置にある必要があります.
一般的なウィンドウでは初期費用が安くなりますが、, Roto または Siegenia ハードウェアを備えた認定済みチルトアンドターン システムを指定することは、プロジェクトを全身的な空気漏れから守る実証済みのアプローチです, サッシケース, 高層ビルのメンテナンス債務. マルチポイント周囲ハードウェアへの投資により、基本的なシングルポイント代替品では実現できない継続的なガスケット圧縮と検証可能な熱性能が保証されます。. 高性能封筒用, このハードウェア標準は商業的評判を保護し、コストのかかる構造的なコールバックを削減します。.
当社の多点ロック カムと EPDM ガスケットの統合を直接評価するには、テクニカル ハードウェア カタログまたはサンプル コーナー セクションをリクエストすることをお勧めします。. 弊社のエンジニアリングチームにお問い合わせください プロジェクトの仕様を確認し、詳細な OEM 見積もりを受け取るには.
