실제 프레임 치수가 아닌 공칭 카탈로그를 기준으로 차양 창 크기를 소싱하면 설치가 지연되고 현장 수정 비용이 많이 들 수 있습니다.. 건축업자가 표준을 선택할 때 600 ~에 의해 900 대략적인 개방 공차 및 힌지 오버행을 고려하지 않은 mm 단위, 그들은 일정이 늦어지고 있다, 예산이 부족하다, 날씨 씰이 손상되었습니다..

우리는 중요한 현장 역학에 대해 Andersen 및 G.James를 포함한 일부 브랜드의 표준 제조업체 제한을 검토했습니다.. 새시 무게 제한을 평가합니다, 글레이징 무게 페널티, 구조적 처짐을 방지하고 모든 프로젝트에서 원활한 작동을 보장하는 데 도움이 되는 대략적인 오프닝 정리 규칙.

차양 창으로 간주되는 것

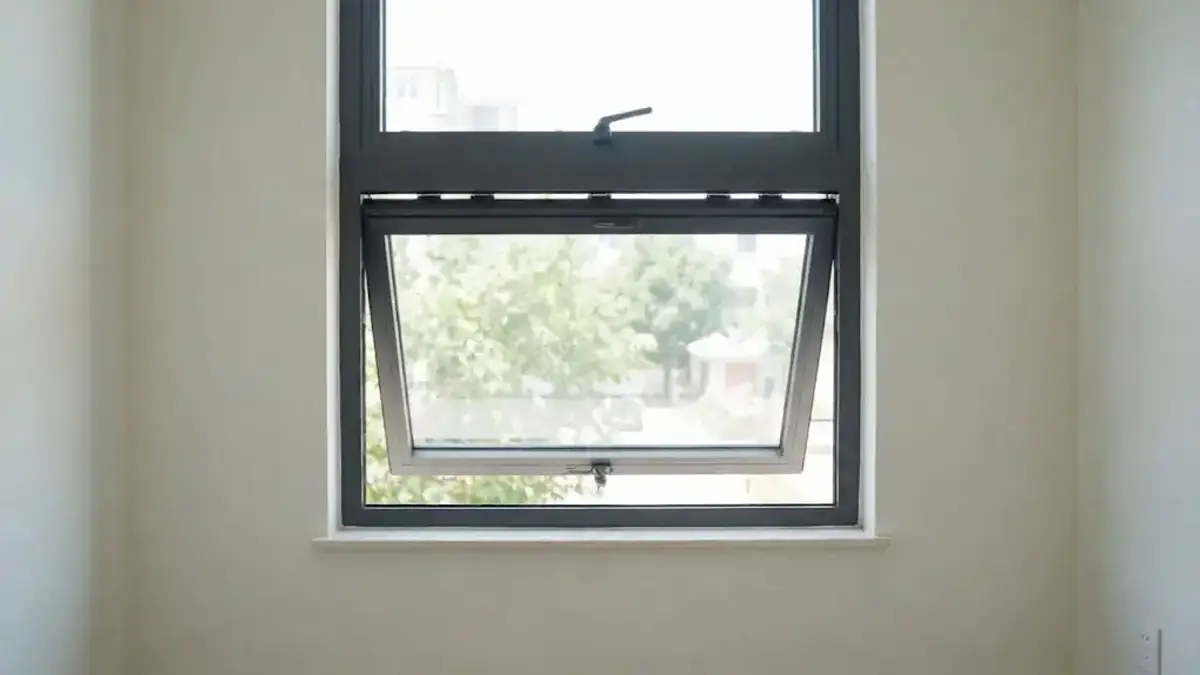

차양 창은 상단에 경첩이 장착되어 있으며 하단에서 바깥쪽으로 열립니다., 보호 생성, 안정적인 환기를 위한 비를 반사하는 유리 캐노피.

핵심 역학 및 구조적 특징

차양창의 정의 요소는 물리적 회전 동작입니다.. 옆으로 미끄러지거나 흔들리는 창문과 달리, 이 프로필은 외부로 투영하기 위해 특정 하드웨어 구성에 의존합니다..

• 상단 장착형 경첩: 튼튼한 경첩이 작동 가능한 새시의 상단 가장자리를 프레임에 직접 고정합니다..
• 바깥쪽으로 흔들리는 캐노피: 새시는 바닥에서 바깥쪽으로 흔들립니다., 공기 흐름을 허용하면서 빗물을 흘리는 외부 유리 쉴드 만들기.
• 운영 하드웨어: 작업자는 회전식 크랭크를 사용합니다., 표준 풀 핸들, 또는 하단 가장자리를 고정하기 위해 캠 잠금 장치와 쌍을 이루는 수동 푸시 아웃 바.

다른 창 프로필과의 차이점

지정자는 종종 유사한 하드웨어를 사용하는 다른 스타일과 차양 창을 혼동합니다.. 올바른 프로필을 선택하려면, 새시 이동 방향과 힌지 배치를 분리해야 합니다..

• 케이스 윈도우: 측면에 장착된 경첩에서 측면으로 바깥쪽으로 회전합니다., 차양 창문은 상단 장착 경첩에서 위쪽으로 회전합니다..
• 호퍼 윈도우: 바닥에 장착된 경첩을 사용하여 실내로 안쪽으로 회전합니다., 차양 디자인과 직접적으로 반대되는 기능을 수행합니다..
• 슬라이딩 및 이중 매달린 창문: 외부로 튀어나오지 않고 고정된 트랙 내에서 수직 또는 수평으로 슬라이드됩니다., 제로 오버헤드 날씨 보호 제공.
• 고정된 그림 창: 경첩이나 작동 하드웨어가 없습니다., 전망과 일광을 제공하지만 환기를 완전히 제거합니다..

시리즈별 표준폭 밴드

차양 창 너비는 시리즈별로 다릅니다., 하드웨어 부하 제한에 따라 엄격하게 결정됨, 새시 무게, 단일 범용 표준이 아닌 구조적 프레임 여유 공간.

창 제조업체 특정 엔지니어링 제약 조건을 중심으로 제품 라인을 설계합니다.. 올바른 시리즈를 선택하려면 이러한 독점 크기 경계를 실제 프로젝트 요구 사항과 일치시켜야 합니다..

제조업체 시리즈 및 치수 제한

표준 카탈로그 제품은 고급 건축 라인부터 유틸리티 주거용 시리즈까지 다양합니다.. 프레임 재료 및 구조적 특성에 따라 이러한 제조업체 너비 제한이 직접적으로 결정됩니다.:

• 미국 장인 70 시리즈: 다음에서 사용자 정의 너비를 지원합니다. 17.5 에게 48 신장, 소형에서 일반 주거용 폭 스펙트럼을 제공합니다..
• 안데르센 100 시리즈: 복합 단위를 다음으로 제한합니다. 48 인치 너비 36 인치 높이, 1/8인치 단위로 맞춤 크기 조정 가능.
• 안데르센 400 시리즈: 너비가 다음과 같이 사전 설정된 크기 조정 그리드를 활용합니다. 24 에게 48 신장, 특정 구성에 접근할 수 있지만 6 피트.
• 안데르센 A 시리즈: 최대 도달 72 너비 인치, 더 넓은 건축 창 그룹을 수용할 수 있도록 맞춤형 1/8인치 조정 가능.
• 퀘이커 Vu포인트: 범위: 25 에게 60 비닐 시리즈의 너비는 인치입니다., 최대 통합 차원 제한은 다음과 같습니다. 120 신장.
• G.제임스 048 시리즈: 다음의 측정항목 옵션을 제공합니다. 450 mm 에 2,400 mm, 드라이브 메커니즘 선택이 사용 가능한 최소 폭에 직접적인 영향을 미치는 경우.

운영 하드웨어에 따라 이러한 경계가 결정됩니다.. 예를 들어, G.James 시리즈의 오프 센터 드라이브 체인와인더 대신 센터 드라이브를 선택하면 물리적 최소 너비가 변경됩니다., 이는 하드웨어 선택과 구조적 크기 조정을 분리할 수 없음을 의미합니다..

주거 계획 밴드 및 프레이밍 수당

건축가는 주거용 레이아웃을 기능적 폭 대역으로 그룹화합니다.. 각 밴드는 창의 성능 잠재력을 나타냅니다., 하드웨어 요구 사항, 및 구조적 프레임 레이아웃:

• 소형 유틸리티 밴드 (18 에게 24 신장): 소형 욕실과 지하실 벽에 적합하지만 일반적으로 비상 탈출 최소값을 충족하지 못합니다..
• 중급 기획 밴드 (24 에게 48 신장): 표준 생활 공간에서 관리 가능한 새시 무게와 최적의 환기 균형을 유지하세요..
• 대형 건축 밴드 (48 에게 72 신장): 풍하중과 유리 무게를 처리하려면 견고한 하드웨어 및 구조 검토가 필요합니다..
• 공칭 콜아웃: 실제 물리적 프레임 치수와 다릅니다., 이는 기획자가 주문을 위해 정확한 프레임 치수를 확인해야 함을 의미합니다..
• 개통 여유 공간: 일반적으로 추가가 필요함 1/2 적절한 시밍 및 레벨링을 보장하기 위해 실제 장치 너비와 높이를 모두 인치 단위로 조정합니다..
• 다중 새시 구성: 전체 구조적 개구부 너비가 하드웨어의 단일 새시 용량을 초과하는 경우 종종 필요합니다..

실제 단위 치수 대신 공칭 크기로 주문하면 현장 오류가 발생합니다.. 건축업자는 항상 창문이 맞는지 확인하기 위해 실제 장치 치수에 대략 0.5인치의 개구부 여유 공간을 추가합니다., 시밍을 위한 적절한 공간을 남겨두기, 격리, 및 주변 실란트.

표준 높이 밴드 및 새시 제한

새시 크기는 하드웨어 용량에 직접적으로 의존합니다., 최대 범위를 지원하는 대규모 운영자와 함께 3,050 mm 표준 체인 와인더는 프레임 편향을 방지하기 위해 폭을 제한합니다..

하드웨어 시스템별 새시 높이 및 너비 경계

하드웨어 선택에 따라 차양 창문의 물리적 경계가 결정됩니다.. 표준 설정은 일반적인 주거용 개구부를 처리합니다., 하지만 전문 엔지니어링이 웅장한 건축물의 외관을 대신합니다..

• 새시 높이 봉투: 컴팩트부터 제품군 400 mm 환기 장치부터 공학적 건축 시스템까지 도달 3,050 mm.
• 와인더 제한 사항: 기계 하드웨어는 단일 체인 와인더를 최대 너비로 제한합니다. 1,163 mm, 트윈 와인더는 지원을 최대로 확장합니다. 2,353 mm.
• 진실바 연산자: 중장비 작업자는 기능을 한계까지 확장합니다., 새시 봉투까지 안전하게 관리 3,050 mm 높이 및 2,750 폭이 mm.
• 종횡비 행렬: 제조업체는 프레임 휘어짐을 방지하고 수년간의 서비스 기간 동안 원활한 작동성을 보장하기 위해 엄격한 높이 대 너비 종횡비 규칙을 시행합니다..

단순히 최대 높이와 ​​너비를 혼합하고 일치시킬 수는 없습니다.. 한 차원의 절대 한계까지 설계하는 경우, 하드웨어의 무결성을 유지하려면 다른 쪽을 뒤로 당겨야 합니다..

새시 질량 구속조건, 강령 준수, 및 프레임 통합

물리적 무게는 작동 가능한 모든 섀시에 대한 궁극적인 병목 현상으로 작용합니다.. 생산 전 무거운 유리 패키지의 부하를 계산하지 못하면 조기 하드웨어 오류가 발생합니다..

• 무게 및 면적 제한: 하드웨어 구성은 엄격한 물리적 제한을 설정합니다., 종종 작동 가능한 새시를 덮습니다. 67 kg 및 2.75 총 면적 m².
• 유약 처벌: 음향 라미네이트와 같은 두꺼운 유리 옵션, 삼중 유약, 충격 방지 장치 - 최대 새시 크기를 줄이는 엄청난 무게 추가.
• 송신 로드블록: 돌출된 새시와 표준 와인더는 자연스럽게 개방 경로를 좁힙니다., 설계자가 비상 탈출 규정 준수 여부를 수동으로 확인하도록 요구.
• 구조적 구분: 최대 개방의 경우 6,000 mm, 제작자는 구조 프레임을 여러 개의 새시로 나눕니다., 상인방, 하나의 거대한 새시에 의존하는 대신 고정 패널.

견고한 유리에는 더 작은 작동 가능한 봉투가 필요합니다.. 차음 또는 고열 성능 글레이징을 지정할 때, 장치 작동을 유지하기 위해 전체 새시 크기가 타협될 것으로 예상됩니다..

크기가 맞춤 사양을 강요하는 경우

새시 무게, 구조적 편향, 좁은 설치 간격으로 인해 표준 크기 표가 깨지는 경우가 많습니다., 장기적인 작동을 보장하려면 전용 맞춤형 사양이 필요합니다..

디자인 매개변수	표준 임계값	맞춤 사양 트리거
새시 무게	최대 50 파운드	초과 50 파운드 (튼튼한 4바 힌지가 필요하거나 200 파운드)
새시 치수	24-48″ 폭 x 18–42″ 시간	너비 48 이상″ 또는 종횡비 행렬을 위반하는 높이
대략적인 오프닝 간격	½” 공칭 클리어런스	½ 미만” 허용량 또는 정사각형 프레임을 벗어난 프레임 (테이퍼형 잼)
비상 탈출	표준 제한 스윕	새시 장애물을 제거하려면 특별한 각도가 필요합니다. 5.7 평방. 피트.

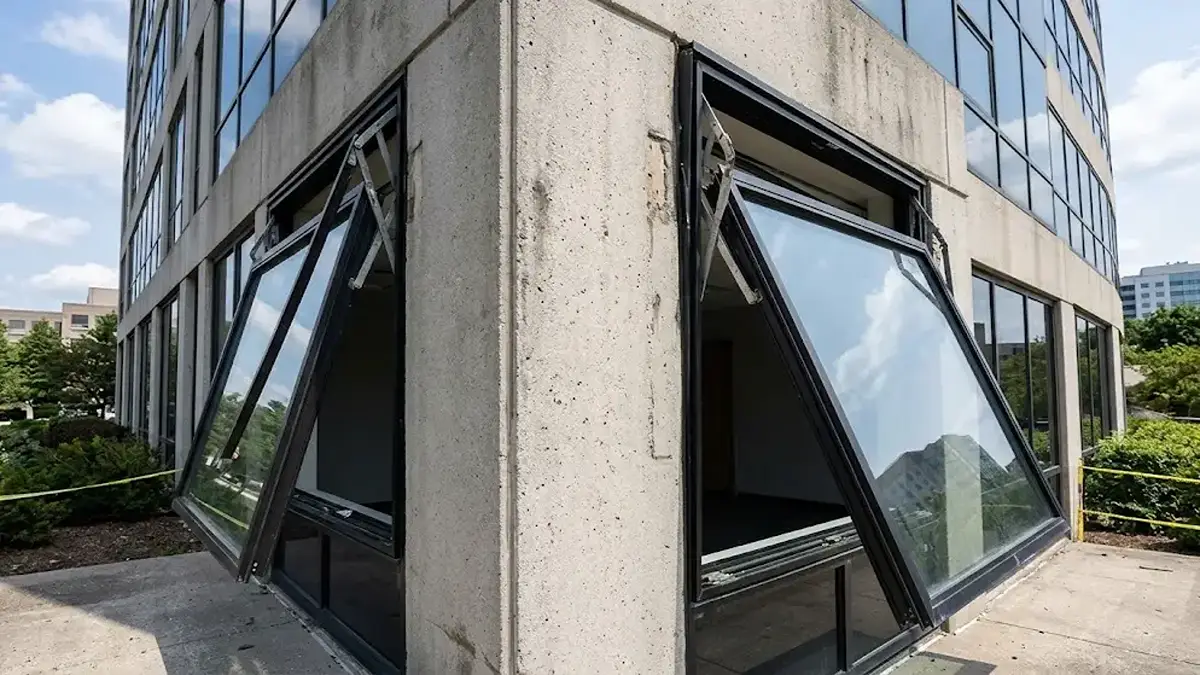

대형 새시의 물리적, 구조적 한계

큰 유리창은 종이에 멋지게 보입니다., 하지만 창문의 움직이는 부분에는 엄청난 물리적 요구가 가해집니다.. 새시 개방각이 표준 카탈로그 치수를 초과하면 확장됩니다., 중력과 풍하중으로 인해 하드웨어 등급이 변경됩니다.. 표준 범위를 초과하는 프로젝트의 경우, 사용자 정의 창 구성 유일하게 실행 가능한 길이 되다.

• 새시 중량 부하 제한: 새시가 초과하면 표준 작동 장치와 경첩이 작동하지 않습니다. 50 파운드. 더 무거운 장치에는 견고한 4바 힌지 또는 최대 마찰 유지 등급이 필요합니다. 150 또는 200 파운드.
• 넓은 수평 편향: 확장된 수평 범위 또는 낮은 프로파일 새시는 자체 무게로 인해 처집니다.. 이는 프레임을 휘게 하고 주변 웨더 씰을 파괴합니다..
• 풍하중 설계 압력: 바람이 많이 부는 지역에서는 최대 개방 각도에서 구조적 결함을 방지하기 위해 강화된 샤시 프로파일과 접합 유리가 필요합니다..
• 글레이징 무게 승수: 삼중창 또는 견고한 충격 유리로 업그레이드하면 새시 무게가 두 배로 늘어납니다., 표준 힌지 한계를 즉시 초과.

이러한 기계적 현실을 무시하면 새시 끌림이 발생합니다., 고장난 기어, 그리고 공기 누출. 힌지 등급을 선택하기 전에 정확한 유리 중량과 샤시 프레임을 계산해야 합니다..

설치 공차 및 투명 개방 요구 사항

크기 조정 오류는 일반적으로 대략적인 오프닝에서 나타납니다.. 창구가 주문서와 일치하더라도, 불규칙하거나 꽉 열면 설치가 중단됩니다..

• 표준 이하 클리어런스: ½인치 미만의 간격이 있는 거친 개구부는 시밍에 필요한 공간을 제한합니다., 단열, 그리고 밀봉.
• 정사각형을 벗어난 프레임: 테이퍼링 잼, 수직 외벽, 또는 수평이 아닌 문틀은 외부 프레임이 묶이는 것을 방지하기 위해 맞춤형 소형 크기가 필요합니다..
• 송신 제한: 상단 힌지 새시는 탈출 경로를 자연스럽게 차단합니다.. 표준 크기는 종종 실패합니다. 5.7 평방 피트 요구 사항, 까다로운 맞춤형 폭넓은 하드웨어.
• 대체 명목 불일치: 레거시 창틀은 현대 표준 단위와 거의 일치하지 않습니다., 사용자 정의 치수를 만드는 것이 벽을 재건축하는 것을 방지하는 유일한 방법입니다..

수직 및 수평 세 지점의 개구부를 측정합니다.. 가장 작은 측정값을 사용하는 것이 비용이 많이 드는 현장 수정을 방지하는 유일한 안전한 방법입니다..

유리 중량 및 힌지 하중 제한

유리 무게가 경첩에 과부하가 걸리면 대형 차양 새시가 작동하지 않습니다.. 하드웨어를 지정하기 전에 총 새시 질량과 풍하중 모멘트를 계산합니다..

새시 무게 및 유리 변형 계산

유리는 작동 가능한 모든 창의 고정 하중을 지배합니다.. 하드웨어 고장을 방지하려면, 공칭 창 크기에 의존하기보다는 두께와 면적을 기준으로 실제 유리 질량을 계산해야 합니다..

프레임과 하드웨어를 고려하기 전에 다음 공식을 사용하여 원시 유리 무게를 추정하세요.:

• 임페리얼 포뮬러: 무게 (파운드) ≒ 면적 (ft²) × 두께 (~에) × 10.4
• 미터법 공식: 무게 (kg) ≒ 면적 (m²) × 두께 (mm) × 2.5
• 3 mm (1/8 ~에) 유리: 1.64 파운드/피트² (7.5 kg/m²)
• 5 mm (3/16 ~에) 유리: 2.73 파운드/피트² (12.5 kg/m²)
• 6 mm (1/4 ~에) 유리: 3.28 파운드/피트² (15.0 kg/m²)

다중창 단열유리 유닛 (IGU) 이 부하를 곱해. 두 개의 이중 유리 유닛 3 mm 라이트의 무게는 약입니다. 15 kg/m² (3.28 파운드/피트²), 스페이서 바와 실란트 제외. 접합유리는 중간층 두께에 따라 질량을 더 추가합니다., 글레이징 제작자로부터 정확한 데이터가 필요함.

총 작동 가능 중량을 구하려면, 새시 프레임의 무게를 추가하십시오, 유약 구슬, 실런트, 잠금 하드웨어, 그리고 부착된 방충망. 이 결합된 질량에 따라 힌지 선택이 결정됩니다..

힌지 용량 및 기계적 부하 제한

힌지 용량은 매우 구체적인 기계적 등급입니다.. 표준 주거용 경첩은 다음만을 지원할 수 있습니다. 20 파운드 새시, 전문적인 상업용 마찰 스테이는 최대 260 파운드 (120 kg).

새시 치수 및 종횡비는 무게 분배 방식을 나타냅니다.. 더 높은 새시는 무게 중심을 힌지 축에서 더 멀리 밀어냅니다., 열릴 때 더 큰 회전 모멘트 생성.

하드웨어는 수평 힌지 라인에 작용하는 두 가지 서로 다른 힘에 저항해야 합니다.:

• 중력 순간: 새시의 무게와 무게 중심에서 힌지 피벗까지의 수평 거리를 곱한 값.
• 풍하중 모멘트: 투영샤시의 노출면적에 작용하는 국부설계풍압.

안전한 설치를 위해, 사양을 확정하기 전에 이 엔지니어링 검증 프로세스를 따르십시오.:

• 단계 1: 총 새시 무게 계산 정확한 유리 구성 및 프레임 프로필 무게를 사용하여.
• 단계 2: 힌지 확인 및 호환성 유지 특히 어닝 작업을 위해, 여닫이창 등급은 직접적으로 해석되지 않으므로.
• 단계 3: 설계풍압 분석 특정 건물 높이 및 지형 카테고리에 대한.
• 단계 4: 개방 제한자 지정 바람에 노출되거나 지렛대가 과부하를 위협하는 경우 마찰이 유지됩니다..

출구, 문턱 높이, 및 코드 확인

차양 창문은 경첩이 명확한 개방 영역을 제한하기 때문에 출구 코드를 거의 충족하지 않습니다.. 실제 순 통행량을 계산해야 합니다., 공칭 프레임 크기가 아님, 검사를 통과하다.

순 클리어 오프닝 및 운영 제약 계산

실제 송신 규정 준수는 새시를 완전히 열었을 때 남겨진 실제 물리적 공간에 따라 달라집니다.. 명목상의 카탈로그 치수에 의존하지 마십시오.

• 코드 최소값: IRC 섹션 R310은 최소한의 순 청산 개시를 요구합니다. 5.7 평방피트, 20인치 너비, 그리고 24인치 높이.
• 힌지 제한사항: 차양 창 경첩 및 작동 암은 공칭 프레임 치수에 비해 물리적 개방을 제한합니다..
• 높이 대 너비 비율: 5.7평방피트 표준을 달성하려면 최소 20인치의 공간 너비에 41.04인치의 공간 높이가 필요합니다..
• 물리적 장애물: 스크린, 제한 장치, 돌출된 띠는 대피 시 최종 이동 경로를 방해할 수 있습니다..

이는 표준 명목 단위가 종종 코드 검사에 실패함을 의미합니다.. 일반적인 45도 제한을 넘어서 열리는 테스트된 출구별 모델을 소싱해야 합니다..

씰 높이 확인, 지하 우물, 및 안전 제어

창문을 벽 내부에 올바르게 배치하는 것은 올바른 크기를 선택하는 것만큼 중요합니다.. 검사관은 최종 마감된 바닥재부터 측정합니다., 거친 프레임이 아니라.

• 최대 씰 높이: 물리적 투명 개구부의 바닥은 44 완성된 바닥에서 인치 위.
• 지하 우물 정리: 지하실 설치에는 바깥쪽으로 흔들리는 새시를 위한 특정 수평 여유 공간이 있는 전용 창 우물이 필요합니다..
• 추락 방지 트리거: 추락 방지 규칙은 내부 문턱이 낮고 외부 낙하가 다음을 초과할 때 작동됩니다. 72 신장.
• 안전 유리 구역: 문 근처의 위험한 장소, 욕조, 또는 걷는 표면에는 인증된 안전 유리가 필요합니다..

프레이밍 전에 항상 최종 거래와 함께 이러한 세부 사항을 조정하십시오.. 두꺼운 바닥이나 타일을 설치하면 문틀 간격이 줄어들어 최종 검사에 실패할 수 있습니다..

자주 묻는 질문

최종 생각

기성품 차양 창 크기는 더 낮은 초기 비용을 약속합니다., 주문하기 전에 힌지 용량 대비 새시 무게를 확인하고 대략적인 개구부 여유 공간을 확인하면 구조적 처짐 및 출구 검사 실패로부터 프로젝트를 보호할 수 있습니다.. 정확한 프레임 계산 대신 공칭 치수에 의존하면 비용이 많이 드는 현장 수정 및 작업 현장의 조기 하드웨어 오류가 발생할 위험이 있습니다.. 엔지니어링 새시 구성을 선택하면 장기적인 운영 안정성이 보장되고 전문적인 평판이 보호됩니다..

물리적 새시의 허용 오차를 조기에 확인하여 다음 상업용 빌드에 대한 추측을 피하세요.. 인증된 하드웨어 로드 프로필과 아키텍처 레이아웃을 일치시키려면 최신 기술 카탈로그를 요청하는 것이 좋습니다.. 지금 엔지니어링 팀에 문의하세요 맞춤형 구조적 요구 사항을 검토하거나 다음 모형을 위한 샘플 프로필을 확보하기 위해.
