Installation précise & Le dimensionnement est une défense essentielle contre les échecs d'inspection des bâtiments et les modifications coûteuses sur le chantier.. S'appuyer sur une seule mesure d'ouverture brute entraîne souvent la commande de cadres qui lient ou échouent à des codes de sortie stricts, détruisant les marges de votre projet en raison de retards coûteux de réapprovisionnement et de rappels de garantie.

Cette analyse compare les techniques de remplacement appropriées aux 5.7 norme de sortie en pieds carrés requise par le Code résidentiel international. Nous évaluons des mesures essentielles telles que les tolérances d'équerrage d'un quart de pouce et les désignations de manipulation des charnières pour vous aider à garantir une conformité totale et à prévenir les défaillances matérielles structurelles..

Comment mesurer une fenêtre à battants pour son remplacement?

Un remplacement précis nécessite de mesurer la largeur et la hauteur en trois points, prendre la plus petite valeur, vérifier un 3-1/4 profondeur en pouces, et confirmer l'équerrage du cadre à l'intérieur 1/4 pouce.

Dimension	Points de mesure	Règle de sélection
Largeur	Haut, Milieu, Bas (entre les montants latéraux)	Enregistrez le plus petit nombre
Hauteur	Gauche, Centre, Droite (seuil vers le haut)	Enregistrez le plus petit nombre
Profondeur	Arrêt intérieur à arrêt extérieur	Vérifiez au moins 3-1/4 espace en pouces
Carré	En diagonale à partir des coins opposés	La différence doit rester en dessous 1/4 pouce

Largeur d'enregistrement, Hauteur, et profondeur

Pour garantir un ajustement exact pour une unité de remplacement, il faut effectuer plusieurs lectures sur l'ouverture existante.. Les cadres de fenêtres plus anciens s'affaissent ou s'inclinent souvent avec le temps., rendre une seule mesure peu fiable.

• Largeur: Mesurez la distance entre les montants latéraux en haut, milieu, et le bas de l'ouverture de la fenêtre. Conservez le plus petit nombre pour garantir que le nouveau cadre glisse sans se coincer..
• Hauteur: Mesurer du point le plus haut du seuil jusqu'au haut de l'ouverture à gauche, centre, et côtés droits. Enregistrez la plus petite valeur.
• Profondeur: Mesurer la distance entre la butée intérieure et la butée extérieure. Vérifiez que vous avez au moins 3-1/4 pouces d'espace pour accueillir le cadre de remplacement.

Vérification de l'équerrage et documentation des unités

Une fenêtre parfaitement dimensionnée échouera toujours lors de l'installation si l'ouverture brute est gravement décalée.. Les installateurs doivent vérifier l'alignement du cadre avant d'envoyer les spécifications finales au fabricant.

• Vérifier l'équerrage: Mesurez en diagonale du coin supérieur gauche au coin inférieur droit, puis du haut à droite vers le bas à gauche. Assurez-vous que la différence entre les deux mesures diagonales reste inférieure 1/4 pouce.
• Spécifications des formats: Documentez toutes les mesures finales en millimètres pour éliminer les erreurs d'arrondi des fractions. Notez les positions exactes de tous les meneaux pour garantir une fabrication précise des fenêtres de remplacement en aluminium sur mesure..

Soumission standardisée, des données précises empêchent directement les modifications sur le chantier, protège les performances en matière d’efficacité énergétique, et élimine les retards coûteux de réapprovisionnement.

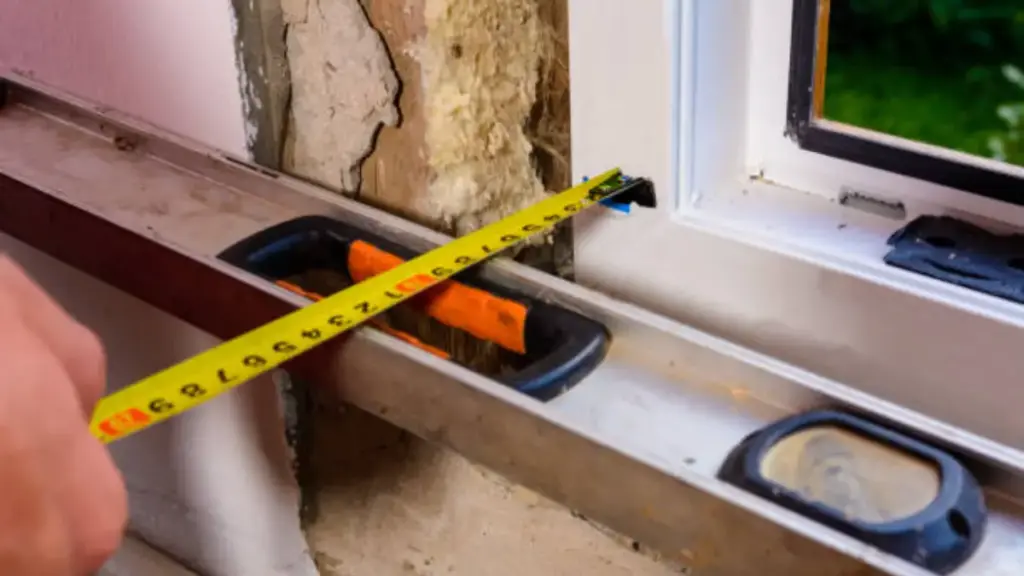

Exigences relatives à la taille des fenêtres de sortie pour des raisons de sécurité

Les codes du bâtiment exigent que les fenêtres de sortie aient une largeur minimale de 20 pouces, 24-hauteur en pouces, et un 5.7 ouverture dégagée d'un pied carré pour garantir des sorties de secours sûres et l'accès des premiers intervenants.

Dimensions d'ouverture minimales

Le Code résidentiel international établit des dimensions de base strictes pour les ouvertures de secours et de secours.. Les installateurs doivent mesurer l'espace libre réel disponible lorsque la fenêtre est complètement ouverte., plutôt que les dimensions extérieures du cadre.

• Largeur minimale: 20 pouces
• Hauteur minimale: 24 pouces
• Zone d'ouverture claire (Étages supérieurs): 5.7 pieds carrés
• Zone d'ouverture claire (Niveau du sol): 5.0 pieds carrés
• Hauteur maximale du seuil: 44 pouces du sol fini

Une fenêtre doit respecter à la fois les minimums de hauteur et de largeur tout en atteignant simultanément la superficie totale requise.. Passer une seule métrique fait échouer le code.

Dégagements des puits de sous-sol et normes d’opérabilité

Les installations souterraines nécessitent des puits de fenêtre structurels pour garantir une issue de secours fonctionnelle. Les codes du bâtiment imposent des spécifications exactes pour ces espaces extérieurs, parallèlement aux exigences matérielles et environnementales standard..

• Zone de puits de fenêtre: Minimum 9 pieds carrés
• Dimensions du puits: Au moins 36 pouces en largeur et en longueur
• Accès aux puits profonds: Des puits plus profonds que 44 pouces nécessitent des marches permanentes ou une échelle attachée avec des barreaux espacés d'au plus 18 pouces l'un de l'autre
• Lumière naturelle: Les vitres des fenêtres doivent couvrir au moins 8% de la surface totale de la pièce
• Ventilation: L'ouverture doit assurer une ventilation naturelle égale à au moins 4% de la superficie de la pièce

Les occupants doivent pouvoir ouvrir complètement la fenêtre de l'intérieur en cas d'urgence.. Matériel nécessitant des outils, clés, ou des connaissances particulières pour fonctionner enfreignent le code du bâtiment et créent un risque grave pour la sécurité.

Une fenêtre à battant peut-elle être installée horizontalement?

Les fabricants conçoivent des fenêtres à battants pour un fonctionnement vertical. Leur installation horizontale compromet la mécanique des charnières, scellement des intempéries des ruines, et annule la sécurité structurelle. Choisissez plutôt des alternatives horizontales spécialement conçues.

Limites mécaniques du placement horizontal

Les charnières de fenêtre à battant supportent le poids du vantail verticalement sur le côté. Quand tu tournes la fenêtre sur le côté, vous modifiez complètement son centre de gravité. Cela exerce une pression excessive sur les mécanismes de fonctionnement que les fabricants n'ont jamais évalués pour les charges horizontales..

Au-delà des pannes matérielles, une orientation horizontale perturbe les chemins de drainage intégrés du cadre. La gravité forcera l’eau à s’accumuler et à s’infiltrer dans le système, contourner les joints d'étanchéité et causer des dommages structurels à long terme à la cavité de la fenêtre.

Alternatives recommandées pour les ouvertures horizontales

Si votre projet nécessite une large ouverture, spécifier des systèmes de fenêtres construits pour cette géométrie exacte plutôt que de modifier les unités verticales. Vous avez deux options principales:

• Auvent: Ceux-ci servent d’équivalent mécanique correct pour les espaces horizontaux. Ils utilisent des charnières supérieures spécialement conçues pour gérer le levage vers le haut et répartir correctement le poids..
• Fenêtres coulissantes: Des séries comme 120, TS5, et TS6 offrent des fonctionnalités pratiques, applications peu encombrantes conçues spécifiquement pour s'adapter à la largeur horizontale sans surcharger le matériel.

Consultez directement le fabricant avant de finaliser vos spécifications. Ils vous aideront à sélectionner un style de système personnalisé qui s'adapte à votre ouverture tout en respectant des normes strictes d'isolation phonique et de performance thermique.

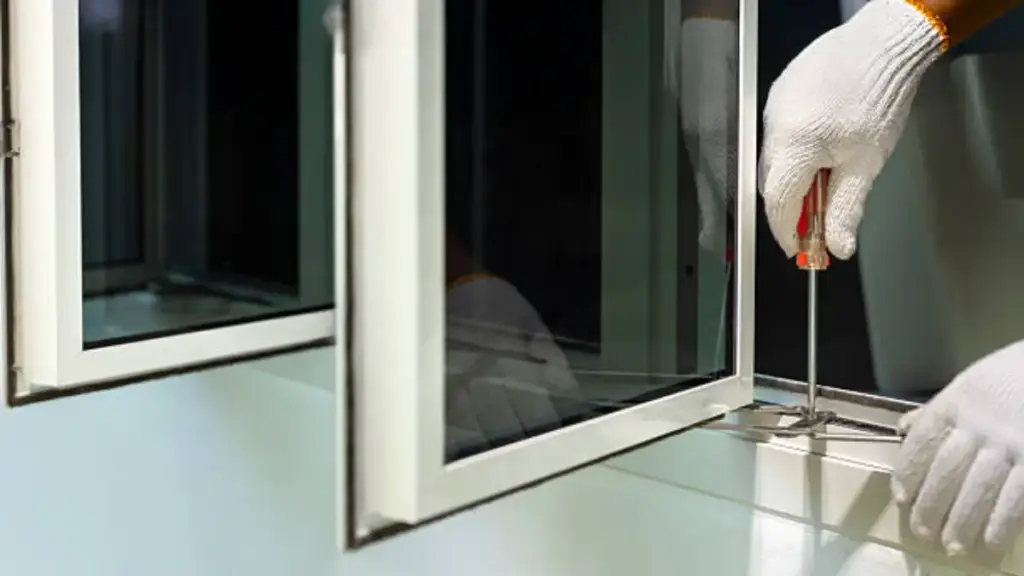

Où sont placées les charnières sur une fenêtre à battants?

Les installateurs montent des charnières à battants sur les cadres latéraux. Les conceptions à ouverture vers l'extérieur utilisent des charnières extérieures positionnées près des coins supérieur et inférieur., tandis que les châssis plus hauts nécessitent un support central supplémentaire pour plus de stabilité..

Charnière horizontale et verticale Positionnement

Les fenêtres à battants s'ouvrant vers l'extérieur sont dotées de charnières montées directement sur le cadre extérieur. Ce placement de matériel permet au châssis de pivoter librement vers l'extérieur sans obstruction..

Verticalement, les installateurs espacent les charnières uniformément sur la hauteur de la fenêtre. Ils sécurisent les charnières supérieure et inférieure à quelques centimètres seulement des coins pour ancrer efficacement le châssis.. Les châssis de fenêtres résidentielles et commerciales plus hautes nécessitent trois charnières ou plus pour assurer la stabilité structurelle, supporter le poids supplémentaire du verre, et empêche le cadre de s'affaisser avec le temps.

Désignations de remise et alignement structurel

Les normes de l'industrie étiquettent les fenêtres à battants en fonction de l'emplacement de leurs charnières extérieures.. Les fabricants désignent ces unités comme FCL (Du trottoir à gauche) ou FCR (Depuis le trottoir à droite). Cette orientation dicte exactement la façon dont la fenêtre fonctionne dans l'ouverture.

Lorsqu'il s'agit d'installations côte à côte, vous devez positionner les charnières sur les bords extérieurs. Cette configuration garantit que les ouvrants appariés s'ouvrent vers l'extérieur depuis le centre comme des portes doubles., maximiser le flux d'air et le dégagement structurel.

L'alignement précis du matériel pendant la phase d'installation évite les contraintes à long terme sur les cadres en aluminium robustes. Le nivellement et le calage corrects des charnières garantissent une bonne répartition du poids sur l'ensemble du système de fenêtre..

De quelle manière les fenêtres à battants doivent-elles s'ouvrir (Gauche contre. Droite)?

Les fenêtres à battants s'ouvrent généralement vers l'extérieur. Vous sélectionnez les charnières à gauche ou à droite en fonction de votre main dominante, objectifs de débit d'air ambiant, et esthétique des fenêtres jumelée.

Configurations gauche et droite

Les professionnels de l'industrie déterminent la disposition des fenêtres en regardant l'unité depuis l'extérieur du bâtiment.. Ce point de vue extérieur constitue un point de référence universel pour la fabrication et l'installation.

• Gaucher (FCL): L'usine monte les charnières sur le côté gauche du cadre, provoquant l'ouverture du vantail vers la gauche.
• Droitier (RCF): L'usine monte les charnières sur le côté droit du cadre, provoquant l'ouverture du vantail vers la droite.

Au-delà de la gauche- et configurations à droite, fenêtres à battants à manivelle et à poussée devraient être considérés ensemble, car leurs méthodes de fonctionnement affectent directement la façon dont le châssis s'ouvre et la façon dont les utilisateurs interagissent avec la fenêtre, conduisant à des comportements d'ouverture et des exigences d'installation sensiblement différents.

Facteurs pratiques pour choisir l’emplacement des charnières

La sélection du placement correct des charnières dicte le fonctionnement quotidien et le débit d'air de la pièce. Vous devez évaluer trois éléments fonctionnels avant de finaliser votre commande de fenêtres.

• Alignement de la main dominante: Faites correspondre l’orientation de la manivelle de fenêtre à votre main dominante. Cela réduit la tension du poignet et permet aux utilisateurs d'utiliser le matériel avec un minimum d'effort..
• Cibles de ventilation croisée: Positionnez les fenêtres FCR et FCL sur les murs opposés d'une pièce. Cette disposition capte les brises extérieures sous plusieurs angles et chasse l'air stagnant de l'espace intérieur..
• Installations jumelées: Installez une unité FCL et une unité FCR côte à côte lors du regroupement de fenêtres. Cela force les châssis à s'ouvrir vers l'extérieur depuis le centre comme des portes doubles., éviter une situation où les deux fenêtres pivotent exactement dans la même direction et bloquent les lignes de visibilité.

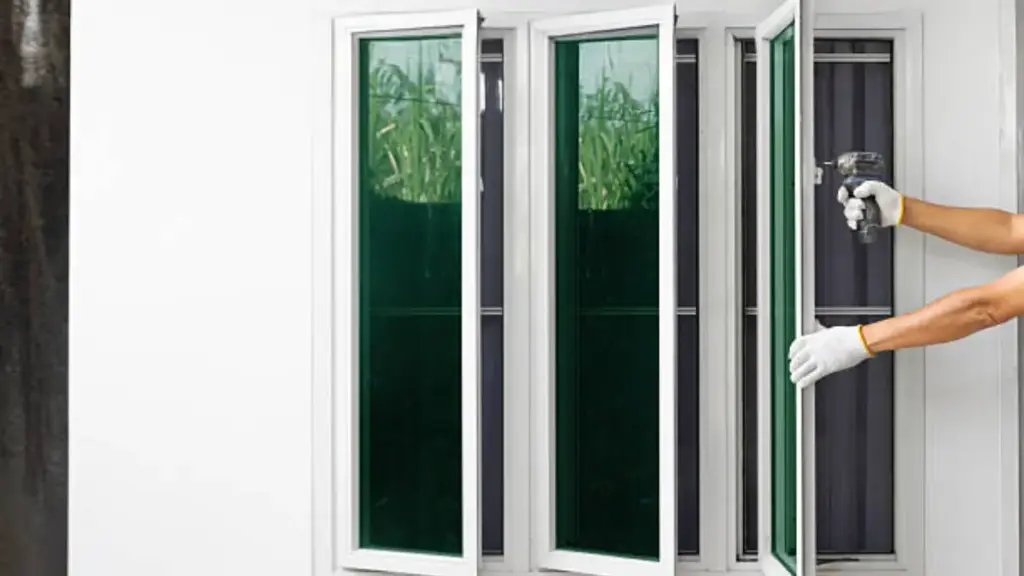

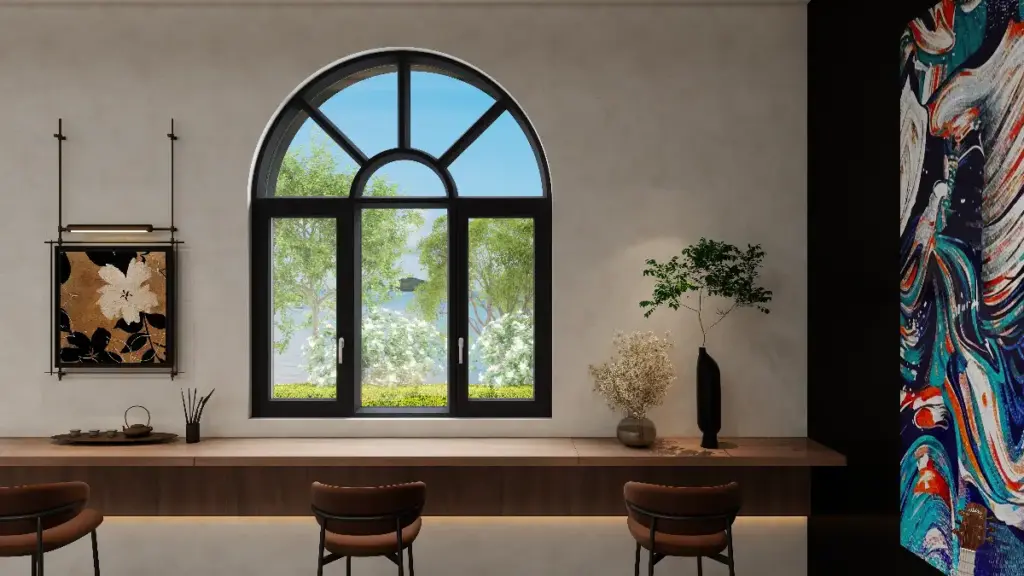

Installation étape par étape pour les cadres en aluminium

L’installation du cadre en aluminium repose sur un assemblage précis, calage stratégique, et ancrage séquentiel. Le respect des spécifications du fabricant garantit l'intégrité structurelle, résistance aux intempéries, et respect de la garantie.

Processus standard pour l’assemblage et l’ancrage du cadre

Une installation correcte nécessite une approche systématique pour éviter toute distorsion et garantir un ajustement affleurant.. Les équipes de terrain suivent une séquence stricte pour verrouiller carrément le cadre dans l'ouverture brute..

• Assemblage à cadre: Connectez les montants verticaux à l'extrusion de tête horizontale. Assurez-vous que tous les coins sont bien alignés et bien serrés avant de soulever l'appareil en place..
• Calage stratégique: Insérez des cales en bois de cèdre derrière chaque point d'ancrage. Cela maintient l'équerrage et empêche l'extrusion d'aluminium de se courber lorsque vous enfoncez les fixations..
• Ancrage séquentiel: Percez et fixez les ancrages un à un avec un espacement maximum de 24 pouces. Passez les cordons de ruban en diagonale sur les coins opposés pour vérifier constamment l'alignement pendant que vous travaillez..

Systèmes préparés en usine et support technique

Les installations commerciales modernes s'appuient sur la préfabrication pour accélérer le travail sur site et éliminer les erreurs humaines.. Les fabricants conçoivent ces systèmes pour que votre équipe passe du temps à assembler plutôt qu'à couper..

• Coupe à champ zéro: Les installateurs utilisent des profils pré-encochés et pré-percés directement à partir d'installations de fabrication intégrées. Cela évite les modifications compliquées sur site et protège la finition d'usine..
• Conformité de charge: Les équipes appliquent les conseils techniques spécifiques des fabricants comme OPUOMEN. Ces données d'ingénierie exactes garantissent que le cadre résiste aux conditions climatiques locales et aux charges de vent requises..
• Validation de la qualité: Les chefs de projet valident l'assemblage final par rapport aux normes d'intégrité structurelle ISO9001. La réussite de cette validation vérifie le bon fonctionnement mécanique et active la garantie produit de 5 ans.

Comment trouver un fabricant de fenêtres avec assistance à l'installation

Prioriser les fabricants avec installation éprouvée antécédents, modèles de services intégrés, double garantie produit et main d'œuvre, et un support technique dédié pour garantir des performances à long terme.

Critères de sélection de base pour le support du fabricant

Lors de l'approvisionnement en fabricants de fenêtres, regarder au-delà des spécifications du produit et examiner leurs capacités opérationnelles. Un partenaire fiable apporte un historique d'installation substantiel et des méthodologies clairement documentées pour les études initiales du site. Ce travail préparatoire évite des modifications structurelles coûteuses et des retards dans les projets..

Recherchez des entreprises qui proposent des packages de services intégrés. Vous souhaitez un point de responsabilité unique qui gère l’ensemble du pipeline de projets. Les offres clés doivent inclure:

• Consultations de conception: Planification préalable pour un dimensionnement précis et une sélection de matériaux.
• Installation professionnelle: Des équipes formées en usine exécutant le montage.
• Gestion des débris: Enlèvement complet des anciennes charpentes et des déchets de construction.
• Travaux de finition terminés: Scellement final et finition esthétique.

Normes de garantie et exigences d’orientation technique

Le cadre de garantie d’un fabricant reflète directement sa confiance dans ses équipes d’installation. Exigez une double protection qui couvre à la fois le produit physique et la main d’œuvre d’installation. Une référence standard est une garantie produit à long terme associée à une garantie projet d'au moins 5 ans pour la main-d'œuvre elle-même..

Vérifier que le fabricant opère selon des cadres de contrôle de qualité reconnus et fournit une infrastructure post-achat robuste.:

• Contrôle de qualité: Certification ISO9001 pour une fiabilité de fabrication constante.
• Conseils techniques: Assistance technique directe pour les installations complexes sur site.
• Assistance après-vente: Des équipes dédiées pour répondre aux problèmes post-installation.

Ce support post-installation reste essentiel pour résoudre les défis opérationnels, atténuer les risques de condensation, ou résoudre des problèmes structurels tels que la déformation du cadre avant qu'ils ne dégénèrent en pannes majeures.

Pensées finales

Alors que les fournisseurs de fenêtres génériques offrent des coûts initiaux inférieurs, en partenariat avec un fabricant certifié ISO9001 comme Opinion est le seul moyen de protéger vos marges contre les modifications coûteuses du chantier et les échecs des codes de sortie. Les systèmes en aluminium préparés en usine éliminent les incertitudes d'installation et protègent votre entreprise contre les réclamations structurelles à long terme. Fournir une ingénierie de précision, un inventaire conforme au code établit une confiance permanente avec vos clients.

Arrêtez de risquer les délais de votre projet sur des matériaux non vérifiés. Nous vous recommandons de commencer par un échantillon de section transversale de nos extrusions d'aluminium pré-percées pour tester la compatibilité et la finition.. Contactez notre équipe technique dès aujourd'hui pour discuter de vos limites de dimensionnement spécifiques et de vos besoins de fabrication intégrée.
